Aerodinamica dei veicoli su strada: simulazione CFD, ottimizzazione del Cx e impatti su consumi ed emissioni
Approfondimento tecnico sull’aerodinamica dei veicoli: come la simulazione CFD e la riduzione del coefficiente Cx ottimizzano consumi, autonomia e prestazioni su strada.
Cos’è l’aerodinamica veicolare: principi base e concetti chiave
L’aerodinamica veicolare è la disciplina che studia il comportamento dell’aria intorno a un veicolo in movimento. L’obiettivo principale dell’ottimizzazione aerodinamica è ridurre le forze resistenti, in particolare la resistenza aerodinamica, per migliorare efficienza, consumi e prestazioni.
Le forze principali coinvolte sono:
- Drag (resistenza aerodinamica): forza che si oppone al moto in direzione longitudinale.
- Lift (portanza): forza verticale che può alleggerire il veicolo, riducendo l’aderenza.
- Downforce: forza verticale verso il basso, utile per aumentare la stabilità ad alte velocità.
Il parametro chiave che quantifica l’efficienza aerodinamica è il coefficiente di resistenza aerodinamica (Cx), un numero adimensionale che rappresenta la capacità del veicolo di opporsi all’aria. La forza di drag totale si calcola con la formula:
Fd = 0,5 × ρ × V² × A × Cx
Dove ρ è la densità dell’aria, V è la velocità, A è l’area frontale del veicolo e Cx è il coefficiente di resistenza. La riduzione del Cx comporta una diminuzione esponenziale della forza resistente, soprattutto a velocità autostradali.
Simulazione CFD in ambito automotive
La fluidodinamica computazionale (CFD) è uno strumento fondamentale per analizzare e ottimizzare i flussi d’aria attorno al veicolo senza ricorrere esclusivamente alla galleria del vento. La CFD consente di simulare il comportamento dell’aria in condizioni reali, valutando i punti critici del design in fase progettuale.
I software più utilizzati nel settore automotive includono:
- ANSYS Fluent
- Siemens Star-CCM+
- OpenFOAM
Una simulazione CFD efficace richiede:
- Modellazione precisa della geometria CAD del veicolo.
- Generazione di mesh strutturate o ibride, con particolare cura nelle zone di separazione dei flussi.
- Scelta del modello di turbolenza (k-epsilon, SST, LES) in base al livello di dettaglio desiderato.
- Condizioni al contorno corrette: velocità dell’aria, condizioni del suolo (rotante o fisso), pressione statica.
Le simulazioni CFD permettono di analizzare fenomeni come vortici, turbolenze, separazione del flusso e interazione tra scocca e suolo, fornendo indicazioni utili per ottimizzare le forme aerodinamiche prima della produzione fisica di prototipi.
Ottimizzazione aerodinamica: strategie e soluzioni tecniche
L’efficienza aerodinamica può essere migliorata con interventi mirati su forma, componenti e gestione attiva dei flussi. Le soluzioni più comuni includono:
- Profilatura della carrozzeria: linee fluide, parabrezza inclinato, tetto spiovente e coda tronca (Kammback).
- Sottoscocca carenato: riduce turbolenze nella zona inferiore del veicolo.
- Diffusori posteriori: guidano il flusso d’aria e riducono il drag indotto.
- Spoiler e alettoni: generano downforce e stabilizzano l’assetto.
- Griglie frontali attive: si chiudono a velocità elevate per ridurre la resistenza.
Nei veicoli ad alte prestazioni o elettrici, si sperimenta anche l’aerodinamica attiva, con appendici mobili, sospensioni adattive e prese d’aria intelligenti gestite in tempo reale in base a velocità, carico e temperatura.
Impatto dell’aerodinamica su consumi, autonomia e prestazioni
Un design aerodinamico efficiente consente riduzioni significative del consumo energetico, specialmente alle alte velocità. A 120 km/h, oltre il 50% della potenza richiesta da un’auto media è spesa per vincere la resistenza dell’aria.
Benefici diretti includono:
- Veicoli elettrici: aumento dell’autonomia fino al 15-20% ottimizzando Cx e area frontale.
- Veicoli endotermici: riduzione del consumo di carburante e delle emissioni di CO2.
- Prestazioni dinamiche: maggiore stabilità alle alte velocità e minor rumore aerodinamico.
Un esempio pratico: passando da un Cx di 0,32 a 0,24 su un’auto con area frontale di 2,2 m² si possono risparmiare oltre 5 kW a 130 km/h, equivalenti a diversi km di autonomia o a un consumo inferiore di carburante.
Aerodinamica e normative: test WLTP e prove in galleria del vento
I test aerodinamici sono fondamentali anche ai fini dell’omologazione. I cicli WLTP (Worldwide Harmonized Light Vehicles Test Procedure) richiedono che le case automobilistiche dichiarino il Cx come parte della valutazione delle emissioni e dei consumi.
Le prove sperimentali avvengono in:

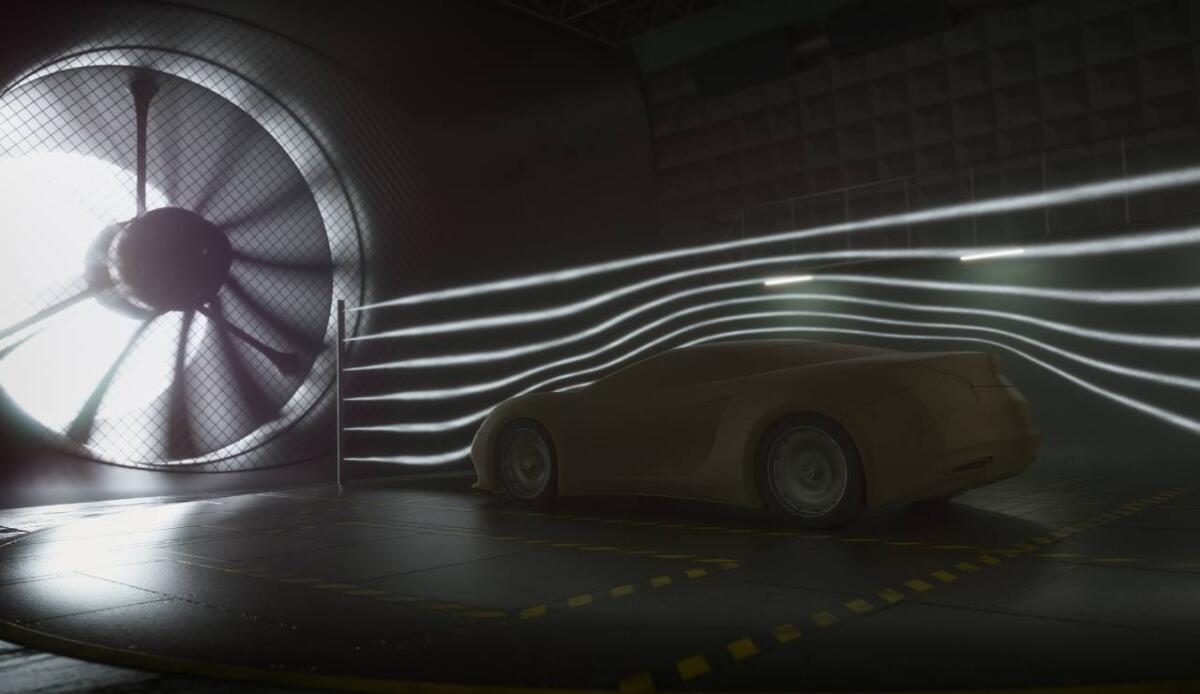

- Gallerie del vento statiche: misurano le forze aerodinamiche su un veicolo fermo con flusso d’aria simulato.
- Gallerie del vento con tappeto rotante: simulano le condizioni reali includendo la rotazione delle ruote e il suolo mobile.
La calibrazione delle simulazioni CFD avviene attraverso il confronto con questi dati sperimentali, garantendo affidabilità nelle scelte progettuali.
Case study: confronto aerodinamico tra veicoli di serie
I valori di Cx possono variare sensibilmente tra modelli e categorie:
- Tesla Model S: Cx ≈ 0,208
- Mercedes EQS: Cx ≈ 0,20
- Toyota Prius (IV gen): Cx ≈ 0,24
- Volkswagen Golf VIII: Cx ≈ 0,275
- SUV medio: Cx tipico tra 0,30 e 0,35
La continua ricerca della riduzione del Cx ha portato anche all’adozione di soluzioni aerodinamiche avanzate su veicoli di massa, come griglie attive, cerchi carenati e sottoscocca chiuso, tradizionalmente riservati a veicoli sportivi.
Tendenze future: aerodinamica nei veicoli autonomi e design integrato
Con l’arrivo dei veicoli autonomi, cambiano i paradigmi progettuali. I sensori esterni (LiDAR, radar, telecamere) influenzano i flussi aerodinamici e richiedono soluzioni integrate per ridurre la turbolenza indotta.
Inoltre, il design computazionale generativo e l’intelligenza artificiale stanno rivoluzionando l’aerodinamica. Algoritmi evolutivi e machine learning permettono di esplorare migliaia di configurazioni in modo automatico, individuando le geometrie ottimali a parità di vincoli strutturali ed estetici.
La prossima generazione di veicoli elettrici e autonomi avrà forme sempre più derivate da processi computazionali anziché da approcci manuali, con Cx progressivamente ridotti anche su veicoli di grandi dimensioni.
